雨水排放口流量测量：雷达流量计安装与调试

项目背景

福建客户的某渠道需要对雨水排放口的流量进行实时监测，以确保雨水排放符合环保要求，并避免因暴雨导致的排水不畅问题。由于雨水排放口的环境复杂，传统流量计容易受到杂物和泥沙的影响，导致测量不准确。因此，渠道监测决定采用非接触式的雷达流量计进行流量监测。

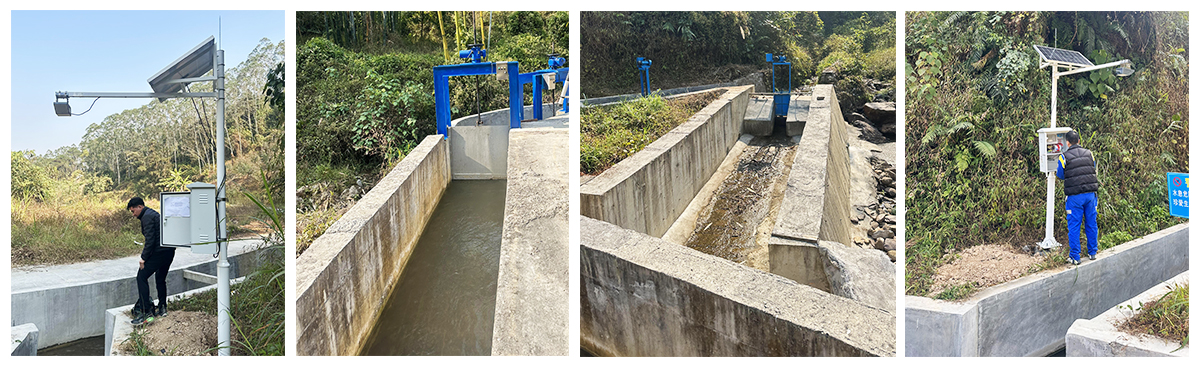

项目案例图片

经过调研和对比，园区选择了我司富罗瑞达品牌的雷达流量计。该流量计具有以下特点：

非接触式测量：利用雷达波进行测量，不受水中杂质和泥沙的影响。

高精度：测量精度可达±1%，满足环保监测要求。

适应性强：适用于开放式渠道、管道等多种场景。

安装简便：无需截流或改造现有排水设施。

工程师对雨水排放口进行了现场勘察，确定了雷达流量计的安装位置。选择的位置应确保雷达波能够直接照射到水面，且不受渠道壁或其他障碍物的干扰。

测量了渠道的宽度、深度和水位范围，以便设置流量计的参数。

在选定的位置安装了一个不锈钢支架，用于固定雷达流量计。支架的高度和角度经过精确调整，以确保雷达波能够垂直照射到水面。

支架采用防腐材质，适合户外潮湿环境。

将雷达流量计固定在支架上，并连接电源和信号线。流量计的安装角度和高度根据现场勘察数据进行微调，以确保测量精度。

使用水平仪确保流量计安装水平，避免因倾斜导致的测量误差。

参数设置

通过流量计自带的设置界面，输入渠道的宽度、深度、水位范围等参数。

设置流量计的输出信号类型（如4-20mA或RS485），以便与园区的监控系统对接。

调试与校准

安装完成后，工程师对流量计进行了初步调试，确保其能够正常工作和输出信号。

使用便携式流量计进行对比测量，校准雷达流量计的测量结果，确保其精度符合要求。

系统集成

将雷达流量计的输出信号接入园区的监控系统，实现实时流量数据的显示和记录。

在监控系统中设置流量报警阈值，以便在流量异常时及时发出警报。

安装效果

测量精度高：雷达流量计的测量结果与便携式流量计的对比数据基本一致，精度达到预期要求。

稳定性好：在运行一段时间后，流量计未出现明显的漂移或误差，稳定性良好。

维护简便：由于是非接触式测量，流量计几乎不需要日常维护，减少了维护成本和工作量。

通过本次安装案例，雷达流量计在雨水排放口流量监测中表现出色，不仅提高了测量的准确性和稳定性，还降低了维护成本。该案例为类似环境的流量监测提供了参考，证明了雷达流量计在复杂排水环境中的适用性和优势。
