分体式电磁流量计项目户外箱安装

电磁流量计是一种广泛应用于工业领域的流量测量仪表，尤其在液体流量测量中表现出色。分体式电磁流量计因其安装灵活、维护方便等特点，在户外复杂环境中得到了广泛应用。

项目背景

某工业园区需要对园区内的供水管道进行流量监测，以便实时掌握供水情况，优化水资源管理。由于供水管道位于户外，且环境复杂，传统的电磁流量计安装方式难以满足需求。因此，选择了立杆户外箱分体式电磁流量计进行安装。

设备选型

根据项目需求，选用了以下设备：

电磁流量计传感器：DN200，适用于大流量测量。

电磁流量计转换器：分体式设计，便于安装和维护。

立杆户外箱：防水、防尘、防腐蚀，适用于户外环境。

安装支架：用于固定传感器和转换器。

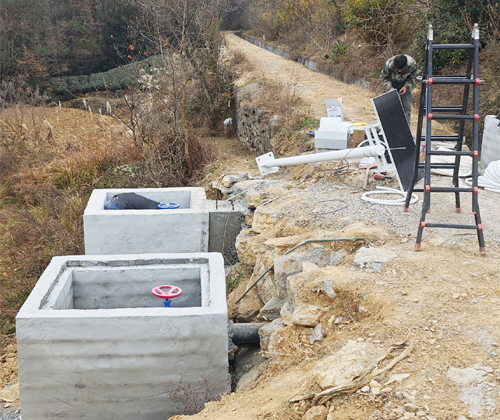

                                电磁流量计土建现场安装图

安装步骤

1. 现场勘察

在安装前，首先对现场进行了详细勘察，确定了安装位置。选择

的位置应满足以下条件：

管道直管段长度足够，确保测量精度。

安装位置便于维护和检修。

立杆位置稳固，避免振动和倾斜。

2. 安装传感器

管道准备：在选定的位置切割管道，确保切口平整。

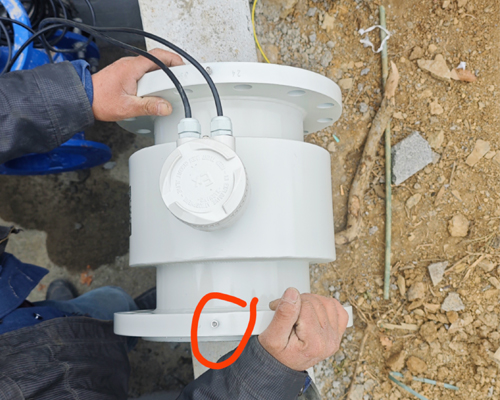

安装传感器：将传感器安装在管道上，确保传感器与管道轴线对齐，

避免倾斜。

固定传感器：使用安装支架将传感器固定在管道上，确保稳固。

3. 安装转换器

立杆安装：在选定的位置安装立杆，确保立杆垂直且稳固。

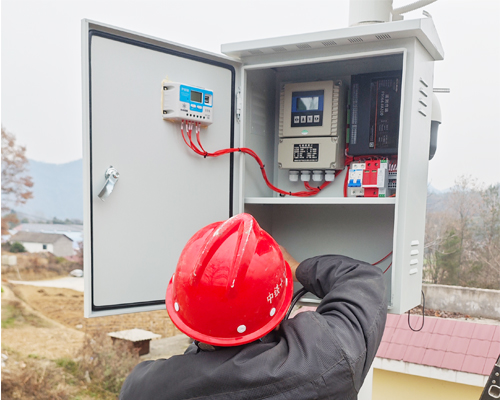

户外箱安装：将户外箱固定在立杆上，确保箱体防水、防尘。

转换器安装：将转换器安装在户外箱内，连接传感器和转换器的电

缆。

4. 电缆连接

传感器电缆：将传感器电缆从传感器引出，沿管道和立杆敷设至户外箱。

电源电缆：将电源电缆从电源引出，敷设至户外箱。

信号电缆：将信号电缆从转换器引出，敷设至监控系统。

5. 系统调试

通电测试：接通电源，检查转换器是否正常工作。

参数设置：根据现场情况，设置转换器的参数，如管道直径、流体

类型等。

流量测试：通水测试，检查流量计是否准确测量流量。

注意事项

防水防尘：户外箱和电缆接头应做好防水防尘处理，确保设备长期稳定运行。

防雷措施：在雷电多发地区，应安装防雷装置，保护设备安全。

定期维护：定期检查传感器和转换器的工作状态，及时清理传感器表面的污垢。

本次立杆户外箱分体式电磁流量计的安装案例，我们成功实现了对园区供水管道的流量监测。分体式设计不仅提高了安装的灵活性，还便于后期的维护和管理。希望本文能为类似项目的实施提供参考和借鉴。
